Descripción

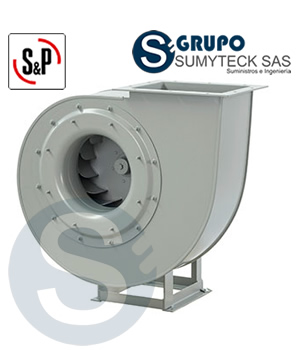

El ventilador centrífugo Serie FQ está diseñado para ofrecer un alto rendimiento en aplicaciones exigentes de ventilación industrial. Su diseño de acoplamiento directo y simple aspiración, junto con materiales de alta resistencia, garantiza un funcionamiento eficiente y duradero en entornos industriales complejos.
Fabricado en chapa de acero con tratamiento anticorrosivo por cataforesis y recubrimiento en pintura poliuretano, este equipo es ideal para manejar aire limpio a temperaturas continuas de hasta 100°C y, bajo pedido, hasta 220°C en versiones especiales con rodete de refrigeración (versión B).
Características técnicas destacadas:
-
Construcción robusta con materiales de alta calidad.
-
Motor trifásico de alta eficiencia IE3 (IE2 bajo control de frecuencia desde 0,75 kW).
-
Opciones de motores de 2, 4 o 6 polos.
-
Alimentación eléctrica: 230/400V 50Hz (motor tamaño 112) y 400/690V 50Hz para mayores potencias.
-
Protección IP55, clase térmica F.
Opciones disponibles bajo pedido:
-
Versiones de 60 Hz, motores de 2 velocidades, y diferentes colores RAL.
-
Ventiladores sin pie soporte (Motor-Brida – Sistema 5), hasta tamaño motor 160.
-
SISTEMA 8: acoplamiento mediante junta elástica.
-
Trampilla de inspección, purga de drenaje, mejoras en la estanqueidad de voluta y paso de eje.
-
Ventiladores estancos y calorifugados.
-
Versiones para altas temperaturas (hasta 220°C).
-
Configuraciones especiales ATEX para atmósferas potencialmente explosivas.
Versiones ATEX disponibles (bajo pedido):
Para entornos con riesgo de explosión, se ofrecen versiones ATEX conforme a la Directiva 2014/34/UE, ideales para industrias químicas, farmacéuticas, alimentarias o con manejo de polvos combustibles.
-
Gases (Zonas 1 y 2):
-
2G IIB / IIB+H2 (T2, T3, T4)
-
3G IIB / IIB+H2 (T2, T3, T4)
-
-
Polvo no conductivo (Zonas 21 y 22):
-
2D IIIB (hasta 295°C)
-
3D IIIB (hasta 295°C)
-
-
Polvo conductivo (con motor IP65):
-
2D / 3D IIIC (hasta 295°C)
-
Aplicaciones y Usos Comunes:
-
Sistemas de extracción y ventilación en plantas industriales.
-
Procesos térmicos o de secado que requieren manejo de aire a altas temperaturas.
-
Ambientes con atmósferas explosivas (ATEX): laboratorios, industrias químicas y alimentarias.
-
Ventilación en líneas de producción, hornos, cabinas de pintura, cocinas industriales.
-
Sistemas de transporte neumático de aire o gases no agresivos.
-
Instalaciones que demandan eficiencia energética y seguridad operativa.
